En la anterior entrada vimos que eran los pines GPIO y algunos ejemplos de aplicaciones prácticas, hoy nos vamos a centrar en el funcionamiento de los pines de propósito general, y aprenderemos a controlarlos con el interprete de ordenes Bash y con Python.
Para ello utilizaremos un LED, una resistencia de 330 ohmnios, alambre, y una protoboard, o estaño y un soldador.
Además necesitaremos que nuestra Raspberry tenga ya Raspbian preinstalado, si no es vuestro caso, podéis ver como hacerlo en el siguiente enlace del directorio.
Montando el circuito

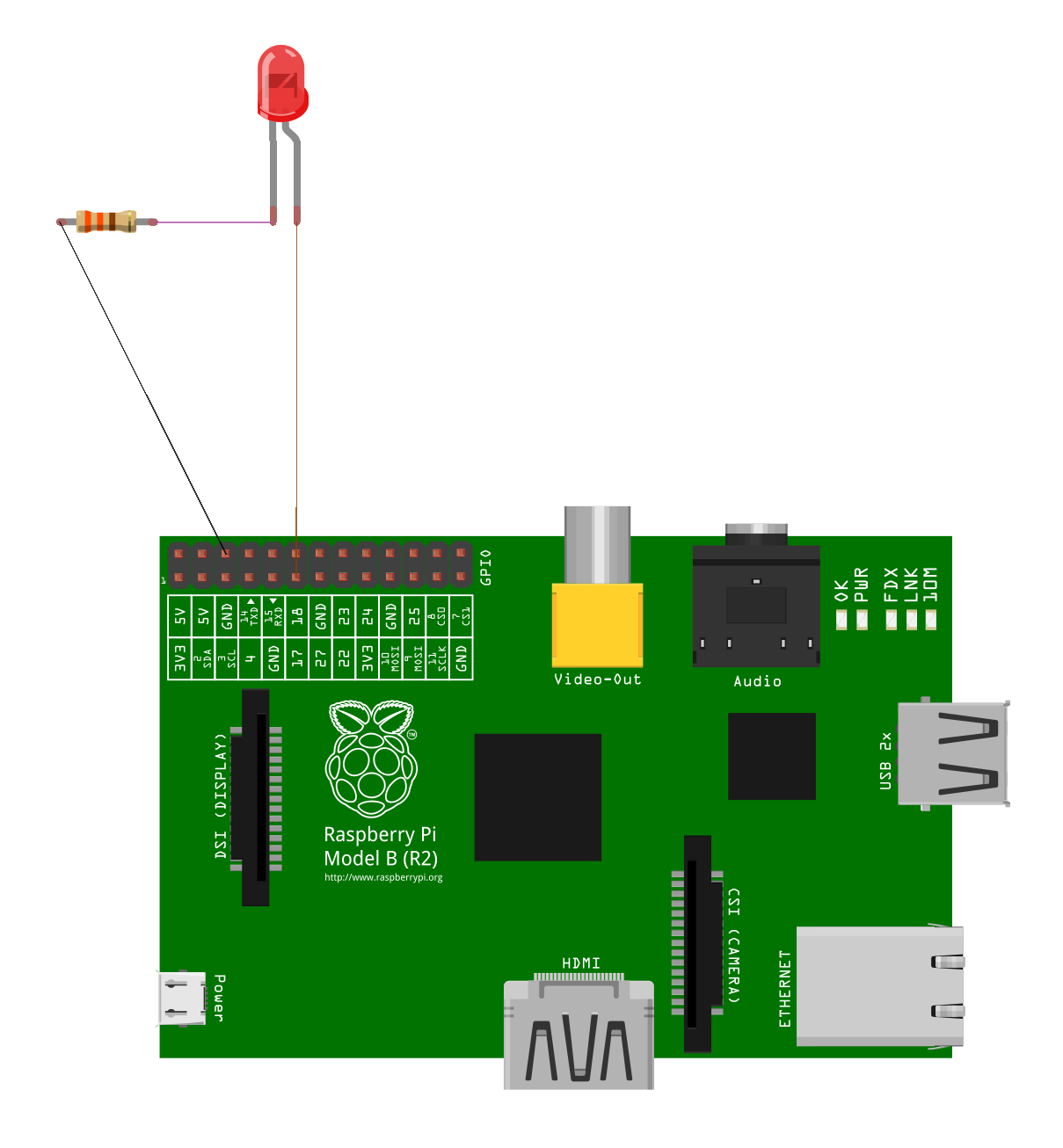

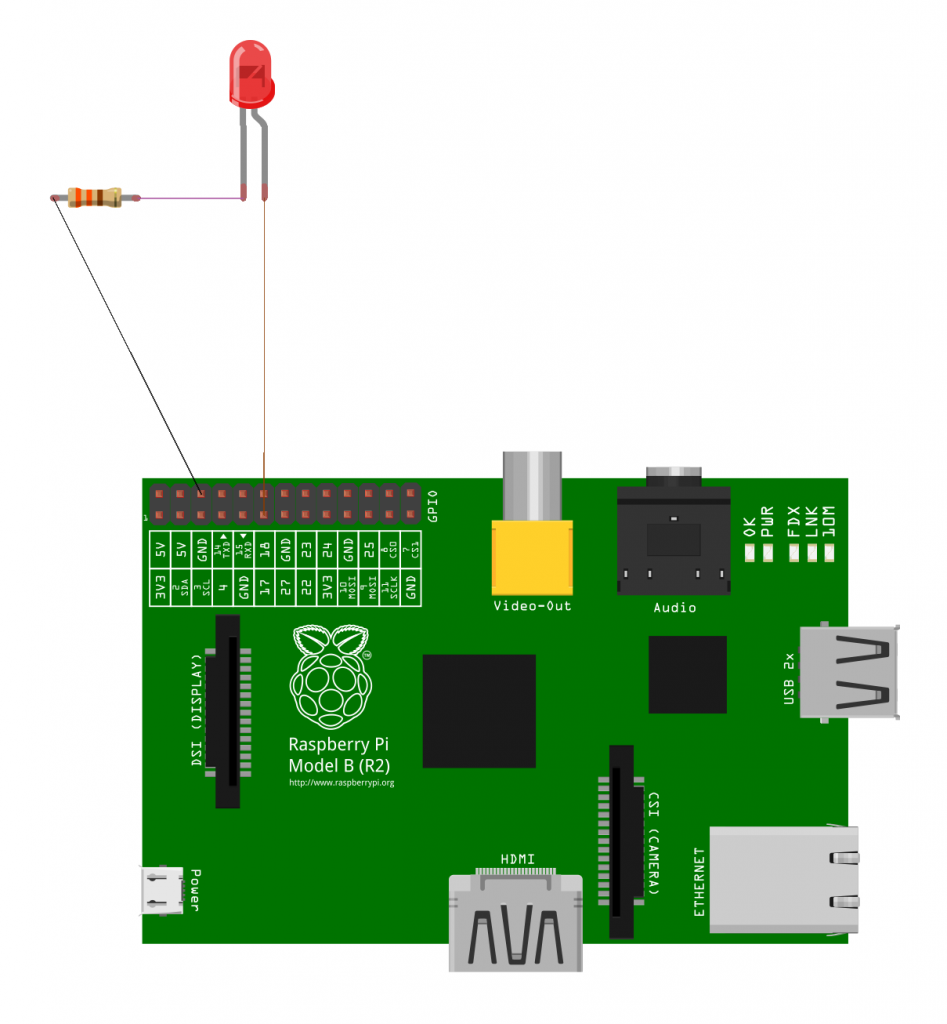

Podéis soldar directamente el LED al alambre y a la resistencia como veréis en el siguiente diagrama, aunque es mucho mejor utilizar una protoboard; también es muy importante fijarse bien tanto en las patillas, como en la «diagonal» interior del diodo LED donde se unen las dos patillas al montar el circuito, ya que si lo montamos del revés no encenderá.
Yo voy a utilizar una protoboard, y os recomiendo que utilicéis una, las hay desde aproximadamente 4€ y nos permiten reutilizar los componentes una y otra vez sin necesidad de soldarlos, las conexiones internas de una protoboard suelen ser las siguientes.

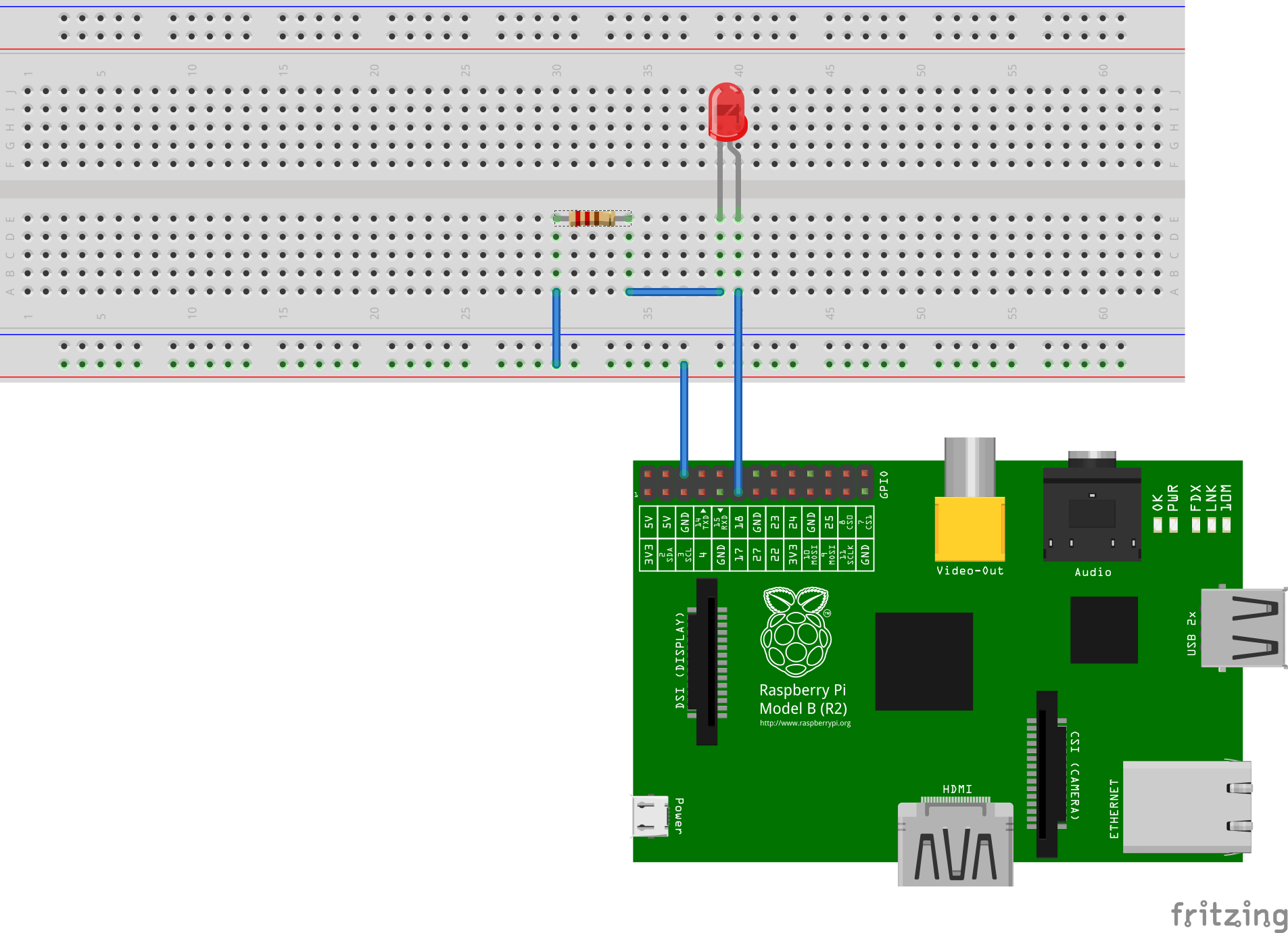

Las conexiones entre la protoboard y la Raspberry deben ser como en el siguiente diagrama, el GPIO puede llegar a emitir 3,3V al asignarle un valor lógico alto.
Hello World del GPIO con Bash
Una vez montado el circuito, vamos a hacer lo que yo llamo un «Hello World GPIO» en Bash ejecutando el siguiente script.
#!/bin/bash
#Exportamos el puerto GPIO 17
echo 17 > /sys/class/gpio/export
#Lo configuramos como salida
echo out > /sys/class/gpio/gpio17/direction
#Encendemos el LED asignandole 1 como valor lógico
echo 1 > /sys/class/gpio/gpio17/value
Para apagar el LED lo podemos hacer con el siguiente script.
#!/bin/bash
#Apagamos el LED asignandole 0 como valor lógico
echo 0 > /sys/class/gpio/gpio17/value
#Eliminamos la entrada del puerto GPIO 17
echo 17 > /sys/class/gpio/unexport
Básicamente lo que estamos haciendo con Bash es crear una jerarquía de directorios en /sys/class/gpio y añadir contenido a cada archivo que será tratado después como una variable.
Introducción a Python
Ya hemos comprobado que nuestro circuito funciona correctamente y el LED se ha encendido al darle un valor lógico alto a la variable, ahora veamos como podemos hacer lo mismo en python, lo que nos va a permitir programar nuestras aplicaciones web para controlar las entradas y salidas del GPIO desde cualquier dispositivo.
Antes de seguir, os recomiendo que veáis los capítulos del 1 al 10 de este videotutorial de Python del canal de Youtube de Código Facilito, si como yo no tenéis mucha idea de programar en Python, os puede venir muy bien para familiarizaros con el código que vamos a ver mas adelante y llegar a entenderlo.
Diferentes Pinouts del GPIO (BCM y Board)

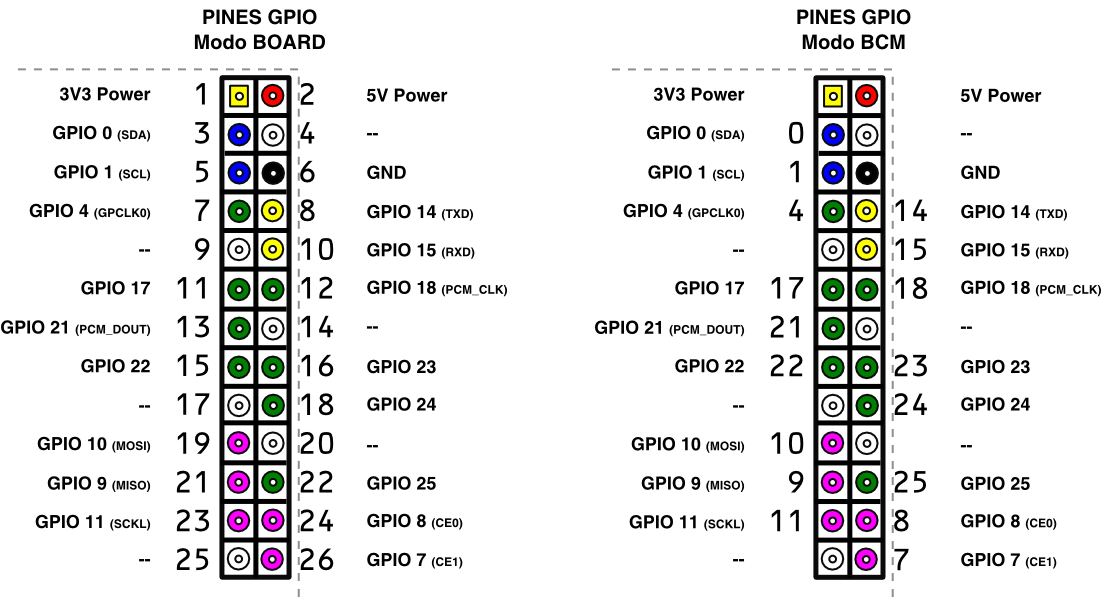

Hay dos tipos de numeración de los pines, la numeración física o modo BOARD, y la numeración del chip SoC Broadcom que los controla, nosotros vamos a utilizar el pinout en modo BCM, pero veamos la diferencia.
Hello World del GPIO con Python
Después de ver los vídeos, y los diferentes pinouts ya podemos entender el código básico para hacer el «Hello World GPIO» en Python.
Primero vamos a descargar todo lo necesario para controlar el GPIO con Python, en Raspbian ya vienen instalados Python y las librerías GPIO, pero vamos a instalar un paquete adicional y a actualizar el sistema para tener la última versión.
usuario@maquina:~$ sudo apt-get install python-dev
usuario@maquina:~$ sudo apt-get install python-rpi.gpio
usuario@maquina:~$ sudo apt-get update && sudo apt-get upgrade
Una vez actualizado, veamos como encender el LED con el siguiente script, al que podemos llamar por ejemplo enciende.py, y podemos ejecutarlo como root con el comando «sudo python enciende.py».
#!usr/bin/env/ python
#enciende.py
#importamos la libreria GPIO
import RPi.GPIO as GPIO
#Definimos el modo BCM
GPIO.setmode(GPIO.BCM)
#Ahora definimos el pin GPIO 17 como salida
GPIO.setup(17, GPIO.OUT)
#Y le damos un valor logico alto para encender el LED
GPIO.output(17, GPIO.HIGH)
Con este podemos apagarlo, llamémosle por ejemplo apaga.py
#!usr/bin/env/ python
#apaga.py
#importamos la libreria GPIO
import RPi.GPIO as GPIO
#Definimos el modo BCM
GPIO.setmode(GPIO.BCM)
#Ahora definimos el pin GPIO 17 como salida
GPIO.setup(17, GPIO.OUT)
#Y le damos un valor logico bajo para apagar el LED
GPIO.output(17, GPIO.LOW)
#Finalmente liberamos todos los pines GPIO, es decir, los desconfiguramos)
GPIO.cleanup()
Y con este al que llamaremos parpadea.py, haremos parpadear el LED.
#!usr/bin/env/ python
#parpadea.py
#importamos la libreria GPIO
import RPi.GPIO as GPIO
#Importamos la libreria time
import time
#Definimos el modo BCM
GPIO.setmode(GPIO.BCM)
#Ahora definimos el pin GPIO 17 como salida
GPIO.setup(17, GPIO.OUT)
#Queremos que lo que contenga el for i in range se repita 5 veces
for i in range(0,5):
#Asignamos valor logico alto para encenderlo
GPIO.output(17, GPIO.HIGH)
#Esperamos un segundo
time.sleep(1)
#Asignamos valor logico bajo para apagarlo
GPIO.output(17, GPIO.LOW)
#Esperamos un segundo
time.sleep(1)
#Una vez termina las 5 repeticiones, liberamos el pin GPIO utilizado; en este caso el 17
GPIO.cleanup()
Si no importamos la librería «time«, no podremos añadir el «sleep«, y si no añadimos el «sleep» de un segundo entre encendido y apagado, es muy posible que nuestro ojo no llegue a percibir el parpadeo.
Es muy importante no añadir caracteres especiales en los scripts en Python, por eso los comentarios no llevan acentos, ya que daba error de carácter invalido.
En la siguiente entrada veremos como hacer una sencilla aplicación Web que nos permita ejecutar estos scripts, para así poder controlarlo desde cualquier dispositivo con navegador web.
